[컴퓨터 비전] Interpolation - Bilinear Interpolation 구현하기

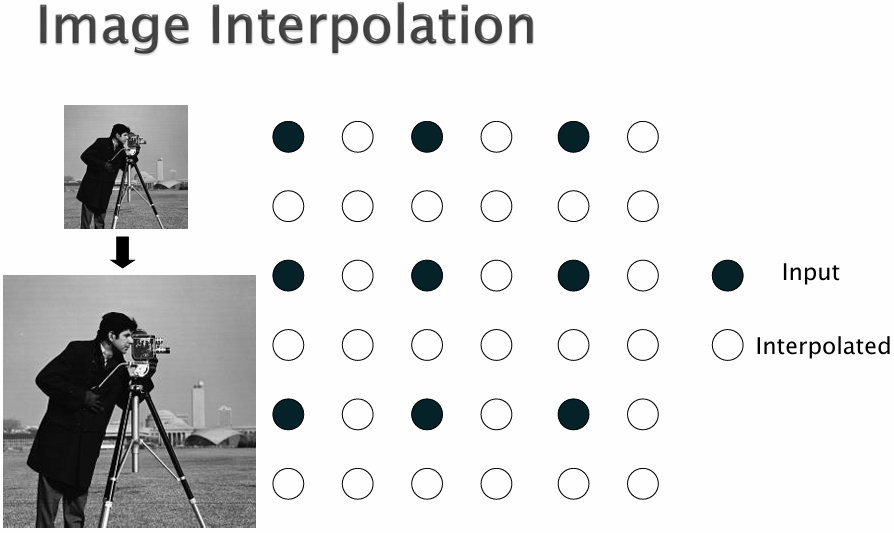

영상을 확대, 축소하는 등 해상도를 바꾸고 싶을 때 Interpolation, 우리말로 보간법이라는 기법을 사용하는데, 이에 대한 예로 Replication, Nearest Neighbor, Linear Interpolation 등이 있다.

하나씩 알아보자.

Replication

Image Interpolation의 가장 간단한 방법으로 Replication이 있다.

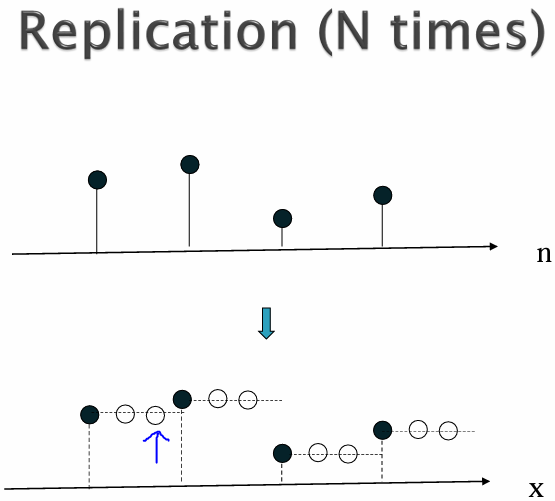

Replication은 영상을 N배로 키우는 것이고, 중간에 필요한 픽셀들을 그대로 복사해서 사용한다. 이 방법에서 아쉬운 점은 비효율적이라는 것이다. 자기 자신 기준으로 가장 가까운 픽셀을 복사하는 것이 좀 더 합리적이다.

이미지에서 파란색 화살표로 가리킨 픽셀은 오른쪽이 더 가깝지만 왼쪽을 복사한다. 이에 대한 해결 방법(?)이 Nearest Neighbor이다.

Nearest Neighbor

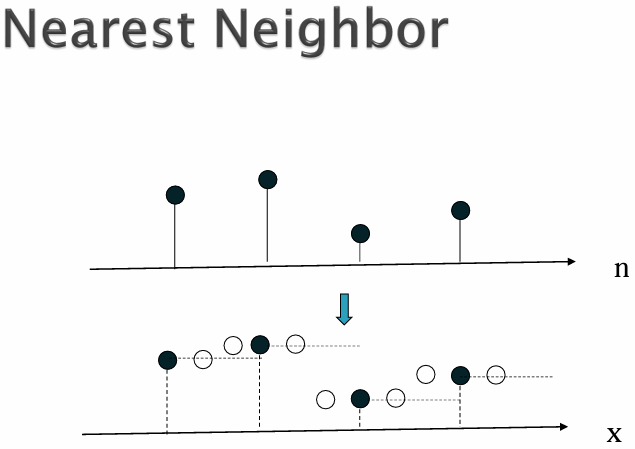

원본 픽셀 근처의 픽셀을 복사하지만, 마찬가지로 N개의 픽셀이 묶이기 때문에 큰 차이는 없다.

이러한 방법을 사용했을 때는 픽셀의 크기가 커지기만 하지, 디테일들이 부드럽게 연결되지는 않는다.

Linear Interpolation

Linear Interpolation(선형 보간)은 두 점을 잇는 선분 사이의 어떤 특정 위치에 대한 픽셀의 밝기 값을 구할 때 사용한다. 지금까지 나온 보간법 중 가장 합리적인 것 같다.

1차원 축에서 두 점 사이의 값을 보간하는 것인데, 중간에 필요한 픽셀들을 적절한 픽셀 값으로 정하여 넣어준다.

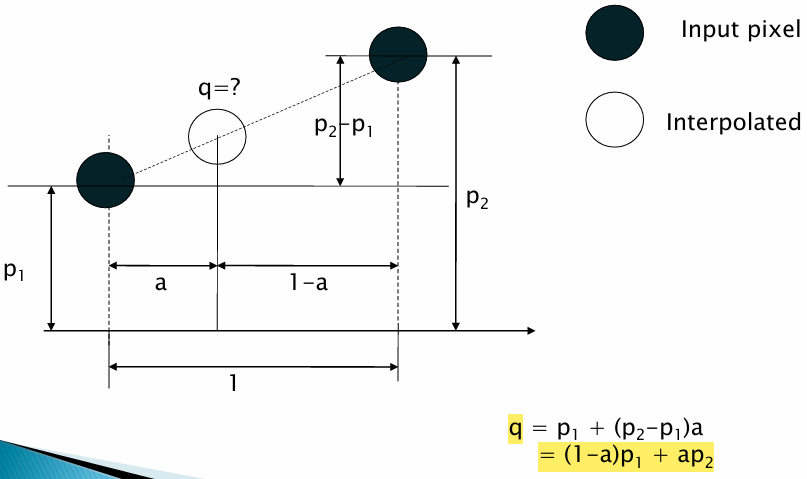

여기서 q는 밝기 값을 의미하며, 두 삼각형의 닮음비를 활용하여 Linear Interpolation에서 q에 대한 밝기 값을 위 그림처럼 유도할 수 있다.

Bilinear Interpolation

Linear Interpolation을 응용하여 2차원 격자 위의 네 점 사이의 어떤 특정 위치에 대한 픽셀의 밝기 값을 최대한 보정하면서 구하려고 할 때 사용하는 기법이 Bilinear Interpolation 이다.

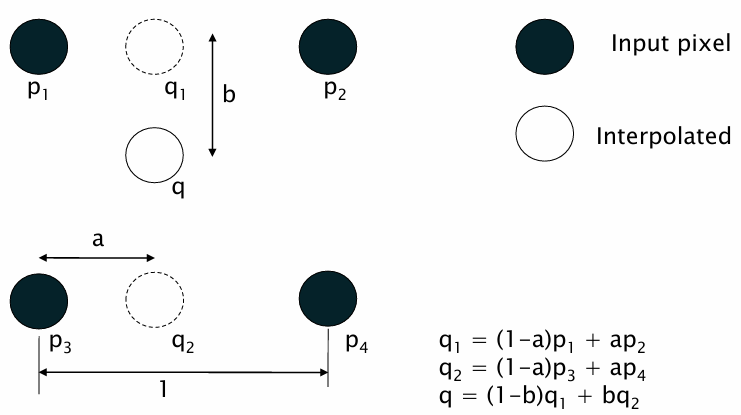

Linear Interpolation을 3번 반복하면 네 점 사이의 특정 위치에 대한 픽셀의 밝기 값을 구할 수 있다.

p1, p2로 q1을 구하고, p3, p4로 q2를 구한 후 q1, q2로 q를 구하면 된다.

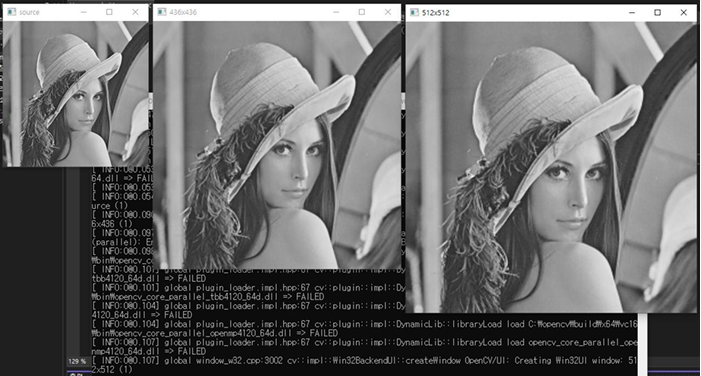

다음은 256x256 크기의 Lena_256x256.png 파일을 436x436, 512x512 크기의 영상으로 확대한 결과이다.

[소스 코드]

사용 언어: C++

환경: Microsoft Windows 10 Home, Visual Studio 2022, C:\opencv...

#include <opencv2/opencv.hpp>
#include <iostream>
#include <cmath>
using namespace cv;
using namespace std;

Mat bilinearInterpolation(const Mat& src, int newW, int newH) {
    Mat result(newH, newW, CV_8UC1); // CV_8UC1 = 0 ~ 255 값의 1채널 이미지(매크로/타입/채널)

    // scaleX, scaleY = 출력 픽셀 한 칸이 입력 픽셀의 몇 칸 분량인지
    double scaleX = static_cast<double>(src.cols) / newW;
    double scaleY = static_cast<double>(src.rows) / newH;

    // x, y = 출력 픽셀 인덱스, srcX, srcY = 원본 이미지 좌표(실수)
    for (int y = 0; y < newH; y++) {
        double srcY = y * scaleY;
        int y0 = static_cast<int>(floor(srcY)); // srcY 위 픽셀
        int y1 = min(y0 + 1, src.rows - 1); // srcY 아래 픽셀
        double dy = srcY - y0; // 위쪽 픽셀로부터 얼마나 떨어져 있는지

        for (int x = 0; x < newW; x++) {
            double srcX = x * scaleX;
            int x0 = static_cast<int>(floor(srcX)); // srcX 왼쪽 픽셀
            int x1 = min(x0 + 1, src.cols - 1); // srcX 오른쪽 픽셀
            double dx = srcX - x0; // 왼쪽 픽셀로부터 얼마나 떨어져 있는지

            uchar p1 = src.at<uchar>(y0, x0); // 밝기 값(0 ~ 255)
            uchar p2 = src.at<uchar>(y0, x1);
            uchar p3 = src.at<uchar>(y1, x0);
            uchar p4 = src.at<uchar>(y1, x1);

            // 공식 적용
            double q1 = (1 - dx) * p1 + dx * p2;
            double q2 = (1 - dx) * p3 + dx * p4;
            double q = (1 - dy) * q1 + dy * q2; // 최종 밝기 값

            result.at<uchar>(y, x) = static_cast<uchar>(q);
        }
    }

    return result;
}

int main() {
    Mat src = imread("Lena_256x256.png", IMREAD_GRAYSCALE); // 그레이스케일(1채널)

    if (src.empty()) {
        cout << "이미지를 열 수 없습니다." << endl;

        return -1;
    }

    Mat Lena_436x436 = bilinearInterpolation(src, 436, 436);
    Mat Lena_512x512 = bilinearInterpolation(src, 512, 512);

    imshow("source", src);
    imshow("436x436", Lena_436x436);
    imshow("512x512", Lena_512x512);

    waitKey(0);

    return 0;
}

이미지 출처

광운대학교 이윤구 교수님 강의자료
Rafael C. Gonzalez & Richard E. Woods, Digital Image Processing (2nd Edition, Prentice Hall)
